AI积木创客套件

应用场景

1.AI智能机器人

基于高性能AI主控与多功能扩展能力，可应用于人形机器人、互动机器人等智能设备。结合双麦语音采集、音频处理、姿态感知及多路执行机构控制，实现自然语音交互、动作反馈、智能感知等功能，打造更加智能化的人机交互体验。

2.AI智能小车

支持双路直流电机驱动及多种传感器扩展，可快速搭建智能移动机器人、小车平台等应用。结合红外循迹、超声波等功能模块，实现路径检测、自动避障、运动控制及智能交互，满足机器人移动控制场景需求。

3.AI智能宠物

结合双麦语音采集、AI语音处理及运动控制能力，可应用于AI宠物、互动陪伴设备等产品开发。通过语音识别、动作响应及情感化交互设计，实现更加自然的陪伴体验，满足智能玩伴及消费级AI产品需求。

4.智能玩具

采用模块化、积木式设计理念，支持结构件与功能模块自由组合，可应用于智能玩具、互动模型及创意产品开发。通过电机、舵机、灯光、语音等功能扩展，实现玩法创新与智能化升级，激发更多创意应用可能。

5.多串口扩展平台

提供UART、SPI等丰富通信接口，支持舵机、电机、传感器、显示模块及其他外围设备快速接入。凭借高度扩展能力，可作为智能硬件控制核心，实现多模块协同工作，满足复杂产品开发与功能验证需求。

6.智能语音助手

搭载双麦语音采集及专业音频处理能力，结合AI主控与LCD显示扩展，可应用于桌面智能助手、语音交互终端等产品。支持语音输入、智能问答、状态显示及人机交互，为用户提供更加自然便捷的智能体验。

7.AI教育套件

集成AI计算、语音交互、机器人控制及丰富外设接口资源，适用于STEAM教育、机器人课程及青少年AI启蒙教学。通过图形化编程与模块化搭建方式，帮助学生快速理解人工智能、机器人控制及智能硬件开发。

8.创客DIY开发

采用开放式模块化架构，提供丰富外围接口与扩展资源，可用于智能硬件原型验证、创意产品开发及快速方案实现。开发者可通过自由组合传感器、执行机构及功能模块，将创意快速转化为实际智能产品。

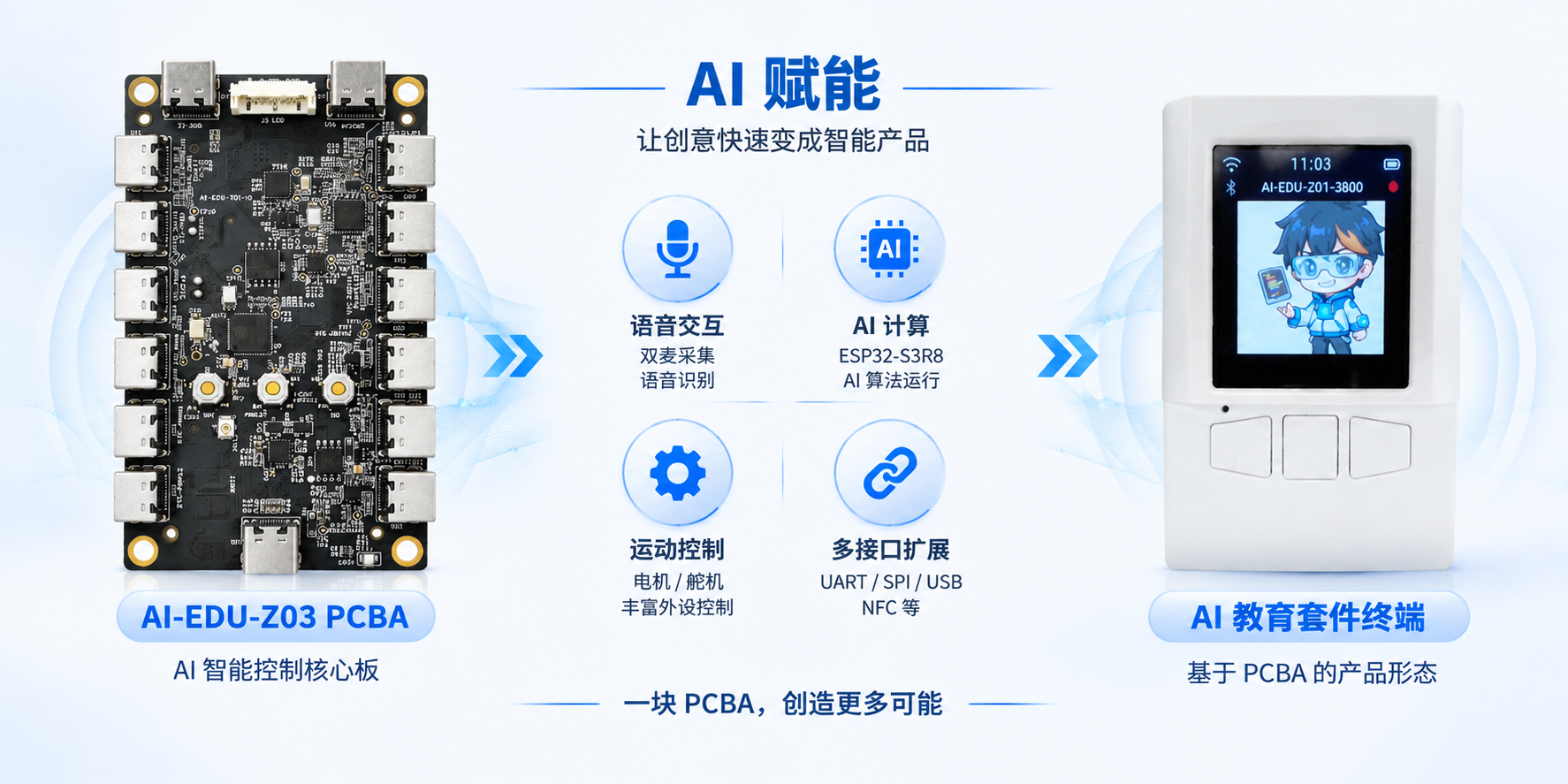

产品概述

AI-EDU-Z03是一款宇眸（YUMOU）设计的是一款面向AI教育、机器人开发及智能硬件创客应用设计的多功能嵌入式开发板。主板集成WiFi、蓝牙、NFC、音频交互、显示扩展及多路电机舵机控制能力，支持语音交互、无线通信、外设扩展和智能设备控制。通过丰富接口资源与模块化设计，可快速搭建AI机器人、智能小车、互动玩具及教育实验平台，满足AI教学、创客开发及智能硬件产品快速验证需求。

产品特性

• 集成ESP32-S3R8 AI主控，支持Wi-Fi与Bluetooth无线通信，满足AI算法运行、智能交互及物联网应用开发需求多舵机控制：支持四路舵机扩展，实现机械结构动作控制
• 搭载双麦语音采集与专业音频处理模块，支持语音输入、语音播报及自然流畅的人机交互体验。灯光效果扩展：支持LED点阵显示，实现状态指示和互动效果
• 支持双路直流电机及四路舵机扩展，实现智能车、机器人及多自由度机械结构控制
• 集成QMI8658A六轴姿态传感器，实现运动检测、姿态感知及智能控制应用
• 支持LCD显示模组扩展，实现图形化界面显示、设备状态反馈及可视化交互
• 提供NFC功能扩展，支持近场识别、标签读取及智能交互应用
• 提供SPI、UART、USB等多种通信接口，支持传感器、执行机构及外围模块快速扩展
• 支持LED灯带、打印机、超声波及循迹模块扩展，满足机器人与智能硬件应用开发需求
• 采用模块化Type-C扩展设计，支持多种功能模块快速连接，降低开发难度
• 支持锂电池供电方案，满足移动机器人、便携式智能终端等应用场景
• 集成丰富AI教育与创客开发资源，覆盖语音交互、机器人控制、图形编程及智能硬件开发应用

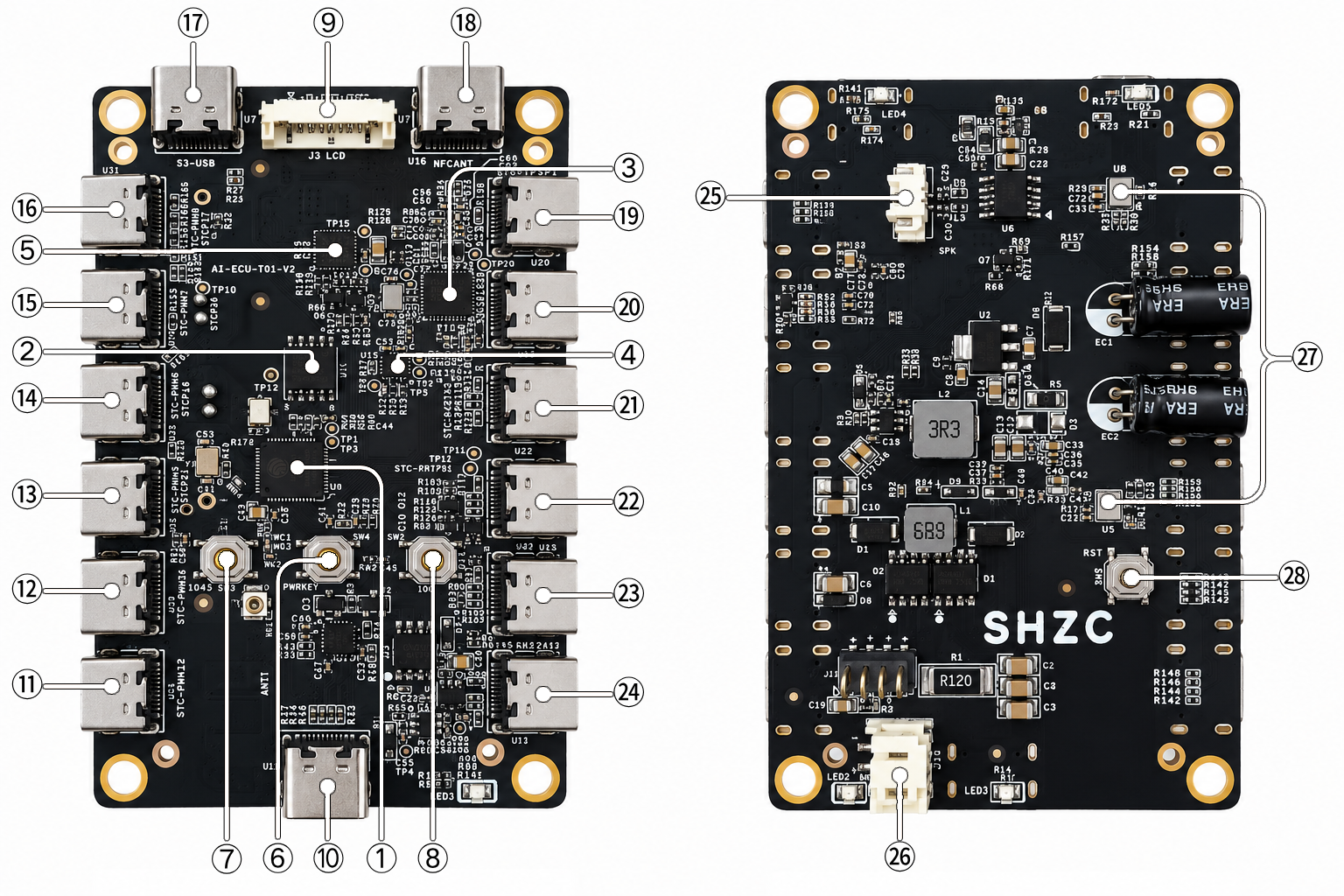

板载资源

1.ESP32-S3R8主控单元 搭载ESP32-S3R8高性能AI处理器，集成Wi-Fi与Bluetooth，支持AI计算、智能交互及物联网应用开发

2.128Mbit Flash存储单元 板载128Mbit Flash存储，用于系统固件、AI模型及用户数据存储

3.JSM5120NFC通信单元 集成JSM5120 NFC通信芯片，支持NFC标签读取与近场数据交互，为智能设备提供便捷的身份识别、功能扩展及交互应用能力

4.QMI8658A六轴姿态传感器 搭载六轴运动传感器，集成三轴加速度计和三轴陀螺仪，实现加速度、姿态检测及运动感知

5.STC8H1K28辅助控制单元 搭载STC8H1K28 MCU，负责外围控制、接口扩展及实时任务处理

6.AI功能按键（B按键） 支持AI唤醒、配网及休眠等快捷操作，实现智能交互控制

7.编程功能按键（A按键） 支持图形化编程入口及快捷功能触发，满足AI教育开发需求

8.系统开关机按键 用于设备开关机控制及系统状态管理

9.LCD显示接口 提供LCD显示扩展接口，支持图形界面显示与人机交互

10.USB0充电接口 采用Type-C接口，支持设备充电及电源输入

11.直流电机1扩展接口 Type-C接口设计，支持直流电机连接，实现运动控制

12.直流电机2扩展接口 支持直流电机扩展，满足智能车、机器人等运动应用

13.舵机1扩展接口 支持PWM舵机控制，实现智能执行机构扩展

14.舵机2扩展接口 支持多自由度机构连接，实现精准动作控制

15.舵机3扩展接口 提供舵机扩展能力，支持机器人运动控制应用

16.舵机4扩展接口 支持标准舵机模块接入，实现机械结构扩展

17.USB1红外循迹接口 支持红外循迹模块连接，实现路径检测与智能移动控制

18.NFC扩展接口 支持NFC通信扩展，实现标签识别及智能交互

19.SPI2扩展接口 提供高速SPI通信资源，支持外围模块扩展

20.SPI1/LED灯带接口 支持SPI设备及LED灯带连接，实现灯效控制与状态显

21.UART扩展接口 提供UART串口扩展，支持外部通信模块连接

22.UART扩展接口 支持UART通信扩展，可连接传感器及外围设备

23.串口扩展接口 支持串口伺服电机、超声波模块等设备扩展

24.打印机接口 支持外接微型打印模块，实现信息输出功能

25.SPK音频输出接口 提供扬声器连接接口，支持音频播放、语音播报及AI语音交互应用

26.锂电池接口 支持锂电池供电，实现设备便携运行，满足移动智能终端应用需求

27.双麦语音采集单元 搭载双数字硅麦克风，实现高质量拾音，支持AI语音识别与交互

28.RST系统复位按键 提供硬件复位功能，用于系统重启、异常恢复及开发调试操作

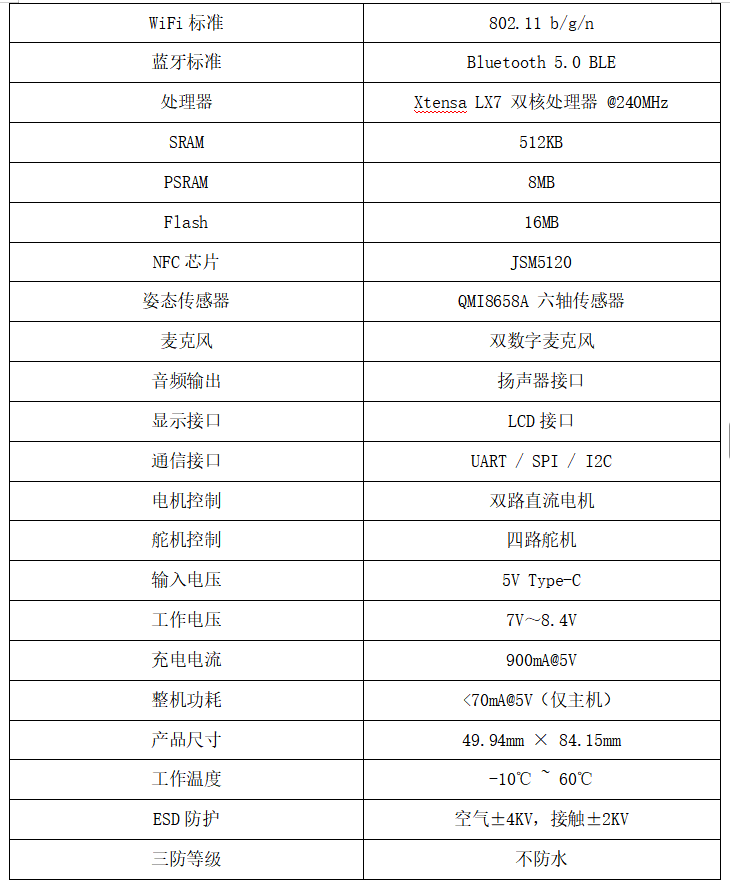

产品参数

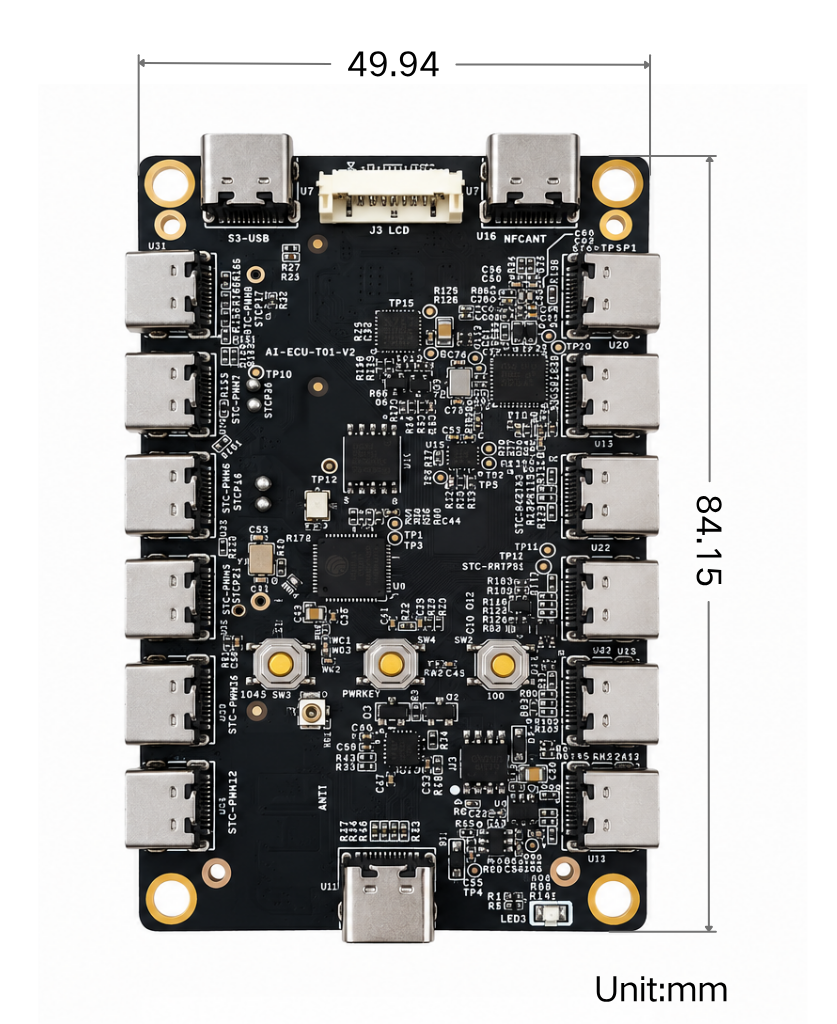

产品尺寸
